防爆電氣設備常見的防爆結構形式有隔爆、增安、本安、正壓、充油、充砂、無火花、澆封、氣密、粉塵型防爆等，一起簡單了解其標志及原理吧。

　　防爆型式標志及原理

　　隔爆型防爆 防爆標志：Ex d隔爆型防爆原理：隔爆的外殼能夠承受通過外殼任何接合面或結構間隙，滲透到外殼內部的可燃性混合物在內部爆炸而不損壞，并且不會引起外部由一種、多種氣體或蒸汽形成的爆炸性環境的點燃。

　　常用隔爆型設備：電機、燈具、防爆熱電偶、防爆熱電阻、防爆壓力變送器等防爆儀表。

　　增安型防爆 防爆標志：Ex e

　　增安型防爆原理：對于在正常運行時不會產生電弧，火花和危險高溫的設備，如果在其結構上再采取一些保護措施，使設備在正常運行或認可的過載條件下不發生電弧，火花過熱現象，就可以增進設備安全，達到防爆的目的。

　　常用增安型設備：增安型電機、增安型電器、增安型燈具等。 本安型防爆 防爆標志：Ex i

　　本安型防爆原理：所采用的電路在正常工作或規定的故障狀態下產生的電火花和表面溫度均不能引起規定的爆炸性混合物爆炸。

　　常用本安型設備：本安型的溫度變送器、壓力變送器、液位變送器等。

　　注：本安防爆可以用在0區、1區、2區或非危險區域，它是唯一允許安裝在0區的防爆形式，其必須與關聯設備(例如安全柵)構成合理本安系統才允許應用。其他防爆形式僅能用于1區和2區，0區、1區、2區危險程度遞減。 正壓型防爆 防爆標志：Ex p

　　正壓型防爆原理：在設備的外殼內部持續充入保護性氣體，比如新鮮空氣，使得設備內部的氣壓高于外部氣壓，這樣外部的可燃性氣體不能進入或者形不成達到爆炸的濃度。其內部還配有氣體壓力檢測、可燃性氣體濃度報警裝置，一旦發生壓力不足，可燃性氣體濃度高過危險濃度等危險情況可自動切斷電源。

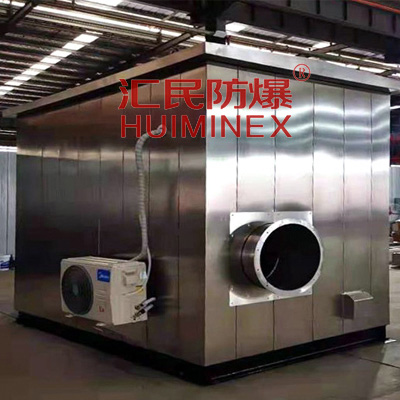

　　常用正壓型設備：正壓型分析小屋。

　　充油型防爆 防爆標志：Ex o

　　充油型防爆原理：將設備內部可能出現火花，電弧的器件或整個設備浸在變壓油中，使其與可燃性氣體混合物隔絕。

　　常用充油型設備：防爆開關，接線柱等。 充砂型防爆 防爆標志：Ex q

　　充砂型防爆原理：在設備的外殼內填充砂粒材料，使設備在規定條件下，殼內產生的電弧所傳播的火焰、外殼壁或砂粒材料表面的過熱溫度，不能點燃周圍的爆炸性混合物。

　　常用充砂型設備：電容器、熔斷器、變壓器等。 無火花型防爆 防爆標志：Ex n

　　無火花型防爆原理：正常運行時不能點燃周圍爆炸性混合物，并且一般不會產生能引起點燃故障的電氣設備。

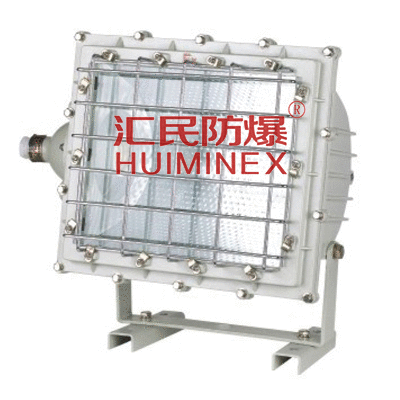

　　常用無火花型設備：電機、照明燈具、插銷裝置、小功率電器。

　　澆封型防爆 防爆標志：Ex m

　　澆封型防爆原理：將電氣設備可能產生點燃爆炸性混合物的點燃源(如電弧、火花、危險高溫)澆封在樹脂類澆封劑中，使其不能點燃周圍可能存在的爆炸性混合物。

　　氣密型防爆 防爆標志：Ex h

　　氣密型防爆原理：設備采用密封措施，使易燃易爆物質不能進入設備內。

防爆電氣常用氣密型設備：繼電器、電容器、變壓器等。

　　粉塵型防爆 粉塵型防爆原理：粉塵爆炸泄放，設備阻隔“塵源”升高的壓力產生沖擊波。

　　常用粉塵防爆設備：除塵器、車間報警設備等。
